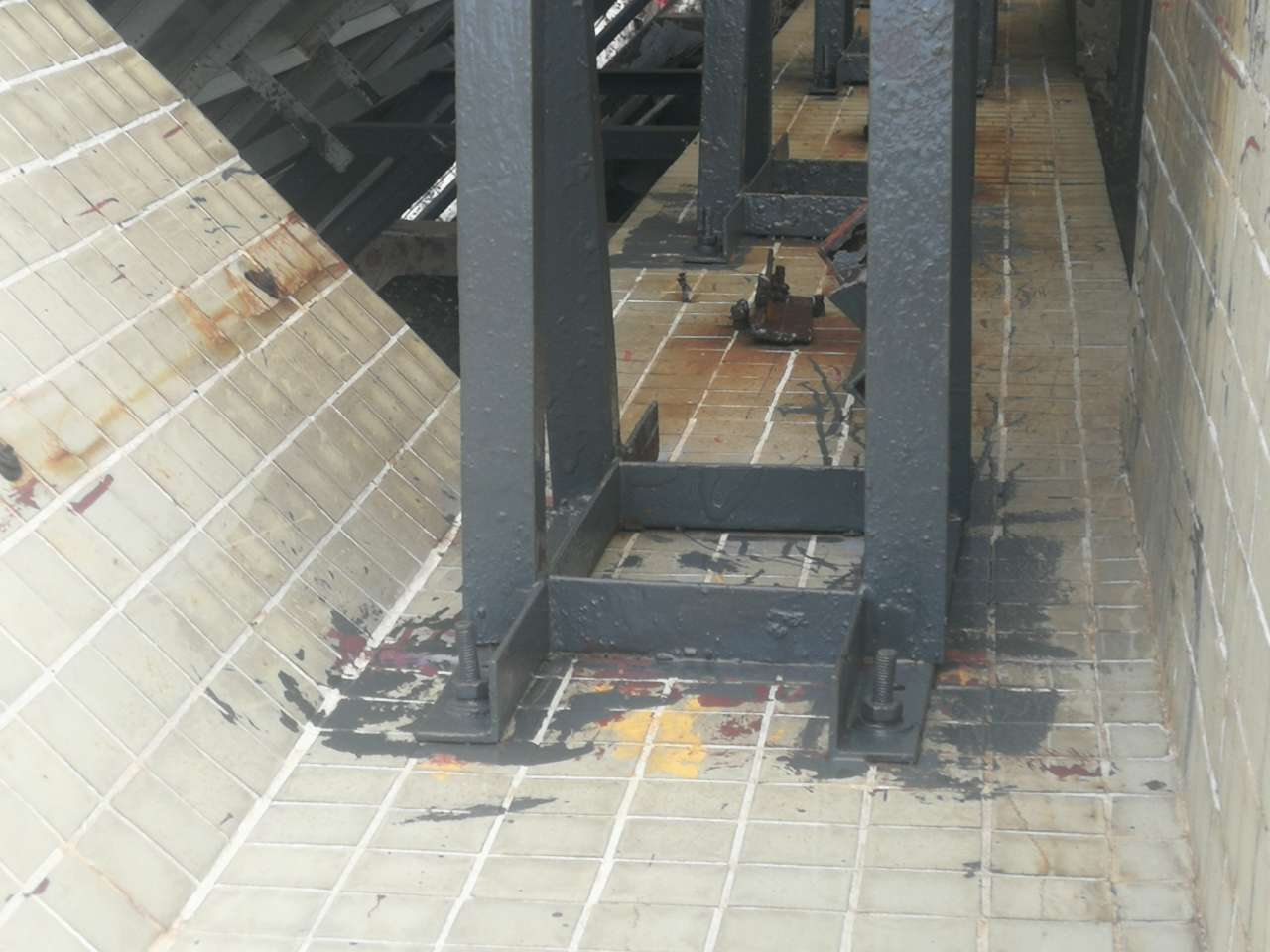

钢结构中所用的构件一般是由钢厂批量生产，并需有合格证明，因此材料的强度及化学成分是有良好保证的。工程检测的重点在于安装、拼接过程中产生的质量问题。
钢结构工程中主要的检测内容有：
一、构件尺寸及平整度的检测
每个尺寸在构件的3个部位量测，取3处的平均值作为该尺寸的代表值。钢构件的尺寸偏差应以设计图纸规定的尺寸为基准计算尺寸偏差；偏差的允许值应符合其产品标准的要求。梁和桁架构件的变形有平面内的垂直变形和平面外的侧向变形，因此要检测两个方向的平直度。柱的变形主要有柱身倾斜与挠曲。检查时可先目测，发现有异常情况或疑点时,对梁、桁架可在构件支点间拉紧一根铁丝或细线，然后测量各点的垂度与偏差；对柱的倾斜可用经纬仪或铅垂测量。柱挠曲可在构件支点间拉紧一根铁丝或细线测量。
二、构件表面缺陷的检测——磁粉探伤
磁粉探伤的一般程序
(预处理－磁化－施加磁粉－观察记录)
1.预处理
将构件表面的油脂、涂料以及铁锈等去掉，以免影响磁粉附着在缺陷上。
2.磁化
选用适当的磁化方法和磁化电流，接通电源，对构件进行磁化。
3.施加磁粉
按所选的干法或湿法施加干粉或磁悬液。
4.观察记录
用非荧光磁粉擦伤时，在光线明亮的地方，用自然光或灯光进行观察；用荧光磁粉擦伤时，则在暗室等暗处用紫外灯进行观察。
三、连接(焊接、螺栓连接)的检测
钢结构的许多质量事故出在连接上，故应将连接作为重点对象进行检查。
连接板的检查包括：
1)检测连接板尺寸(尤其是厚度)是否符合要求；
2)用直尺作为靠尺检查其平整度；
3)测量因螺栓孔等造成的实际尺寸的减小；
4)检测有无裂缝、局部缺损等损伤。
对于螺栓连接，可用目测、锤敲相结合的方法检查。并用扭力扳手(当扳手达到一定的力矩时，带有声、光指示的扳手)对螺栓的紧固性进行复查，尤其对高强螺栓的连结更应仔细检查。此外，对螺栓的直径、个数、排列方式也要一一检查。
焊接连接目前应用最广，出事故也较多，应检查其缺陷。焊缝的缺陷种类不少，如图所示，有裂纹、气孔、夹渣、未熔透、虚焊、咬边、弧坑等。
检查焊缝缺陷时，可用超声探伤仪或射线探测仪检测。在对焊缝的内部缺陷进行探伤前应先进行外观质量检查。
焊缝表面质量的检验可目测或用10倍放大镜，当存在疑义时，采用磁粉或渗透擦伤。如果焊缝外观质量不满足规定要求，需进行修补。
焊缝的外形尺寸一般用焊缝检验尺测量。焊缝检验尺由主尺、多用尺和高度标尺构成，可用于测量焊接母材的坡口角度、间隙、错位、焊缝高度、焊缝宽度和角焊缝高度。
四、钢材锈蚀的检测
钢结构在潮湿、存水和酸碱盐腐蚀性环境中容易生锈，锈蚀导致钢材截面削弱，承载力下降。钢材的锈蚀程度可由其截面厚度的变化来反应。检测钢材厚度（必须先除锈)）的仪器有超声波测厚仪（声速设定、耦合剂）和游标卡尺。
超声波测厚仪采用脉冲反射波法。超声波从一种均匀介质向另一种介质传播时，在界面会发生反射，测厚仪可测出探头自发出超声波至收到界面反射回波的时间。超声波在各种钢材中的传播速度已知，或通过实测确定，由波速和传播时间测算出钢材的厚度，对于数字超声波测厚仪，厚度值会直接显示在显示屏上。
五、防火涂层厚度的检测
薄型防火涂层表面裂纹宽度不应大小0.5mm，涂层厚度应符合有关耐火极限的设计要求；厚型防火涂层表面裂纹宽度不应大小1mm，其涂层厚度应有80%以上的面积符合耐火极限的设计要求，且最薄处厚度不应低于设计要求的85%。防火涂料涂层厚度测定用测针(厚度测量仪)测定。
全钢框架结构的梁和柱的防火层厚度测定，在构件长度内每隔3m取一截面，对于梁和柱在所选择的位置中，分别测出6个和8个点。分别计算出它们的平均值，精确到0.5mm。连接(焊接、螺栓连接)的检测钢结构的许多质量事故出在连接上，故应将连接作为重点对象进行检查。
相关阅读：
造成房屋漏水的原因有哪些
房屋抗震鉴定的流程有哪些
房屋结构裂缝类别都有哪些
江苏省应急管理厅关于进一步做好危险化学品厂库加固工程工作的通知
哪些房屋需要进行抗震鉴定
常见房屋结构检测项目及检测方法
货架定期检测内容具体包括哪些
《建设工程抗震管理条例》9月1日起施行
