砌体材料性能的现场检测

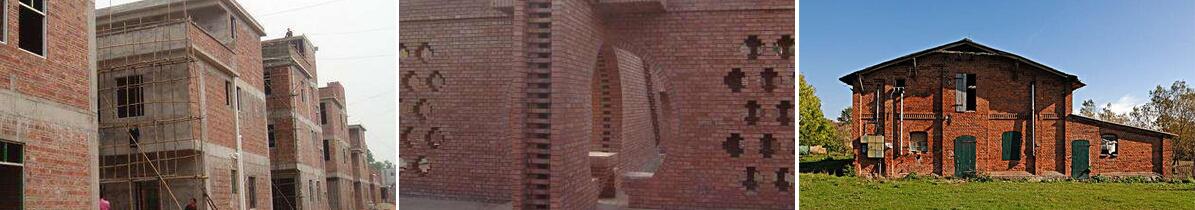

　　砌体材料最常见的就是黏土砖，农村的小伙伴们一定很熟悉。农村老式房屋大部分都是砌体材料构造的，而本文主要介绍的砌体材料检测对这些房屋安全有着重要的作用。





　　一、现场检测单元划分、抽样取点和布点原则



　　1、现场检测单元划分



　　一般情况下可按房屋的层划分检测单元，由于砌体的离散性较大，当房屋的层数较多，且确知砌体的强度设计等级时，只有单层的建筑面积较小时（不超过300m2），才将具有相同设计强度等级的若干层合并作为一个检测单元。



　　2、抽样取点



　　《建筑结构检测技术标准》（GB/T50344-2004）第3.3.13条，建筑结构检测中，检测批的最小样本容量不宜小于表3.3.13的限定值；第3.3.19条和3.3.20条，计算抽样检测批具有95%保证率的最小样本容量为5个。



　　《既有建筑物结构检测与评定标准》（DG/TJ08-804-2005）第4.1.3条，...对材料强度的检测，同一检测单元中的抽样数量（检测单体数量）不应少于5个，样本应均匀分布于整个检测单元中并具有代表性；第4.7.4条，采用直接法检测砌体的强度时，每个检测单元的抽样数量（检测单体数量）不宜少于3个，采用间接法检测砌体的强度时，每检测单元的抽样数量（检测单体数量）不宜少于5个；同一检测单元内的总建筑面积不大于300m2时，抽样数量可适当减少，但不应少于3个。



　　《砌体工程现场检测技术标准》（GB/T50315-2011）第3.3.2条，...



　　烧结砖回弹法：《砌体工程现场检测技术标准》（GB/T50315-2011）第14.1.2条，每个检测单元中应随机选择10个测区，每个测区的面积不宜小于1.0m2，应在其中随机选择10块条面向往的砖作为10个测位供回弹测试。



　　《回弹仪评定烧结普通砖强度等级的方法》（JC/T796-2013）第4.1条，...，试样数量为10块。



　　3、布点原则



　　随机抽样、均匀分布并具有代表性，可根据现场条件适当调整；测点布置应能使测试结果全面、合理反应检测单元的施工质量或其受力性能。



　　二、检测内容、方法和依据



　　砌体材料的强度检测可分为直接法和间接法。采用直接法检测时，烧结普通砖砌体的抗压强度宜采用原位轴压法或扁顶法检测，烧结多孔砖砌体的抗压强度宜采用原位轴压法检测；烧结普通砖或烧结多孔砖砌体的抗剪强度宜采用原位双砖双剪法检测。采用间接法检测时，砌筑砂浆强度的检测宜采用回弹法或贯入法等，砌筑块材可采用取样法检测，对普通砖砌体可采用回弹法检测。各检测操作和材料强度评定应按表2.1.2中相应规程的规定执行。

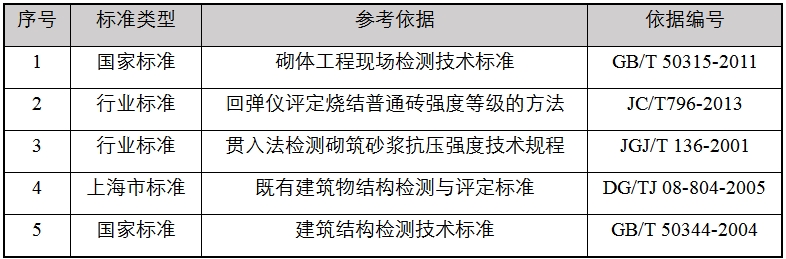

　　表2.1.2砌体材料性能检测参考依据



　　三、常见问题和注意事项



　　a.对于中型砌块的强度检测，一般应取样通过抗压试验确定。因现场不允许取样时，采取回弹法测量的强度，由于暂无检测标准，目前暂按粘土砖强度检测标准考虑，且评定值仅供参考。



　　b.对于砂浆强度较低且饱满度普遍较差的情况，原则上不能采用回弹法或贯入法检测，现场检测砂浆强度作为参考，并按结构损伤来考虑进行加固处理。



　　c.对于房屋加建、扩建部分的材料强度检测，应与原结构划分为不同的检测单元。对于不同材料（如中型砌块和烧结砖或是水泥砂浆和混合砂浆的不同），其检测单元也应不同。



　　d.砂浆强度低于2MPa时不得使用回弹法，现场应改为贯入法检测。当砂浆强度较高时（＞16MPa），原则上不能采用回弹法或贯入法，检测结果仅供参考。



　　e.采用回弹法检测多孔砖强度有一定的误差，检测结果供参考。
