混凝土的检测关系到建筑结构最基本的材料强度情况,属于房屋检测中至关重要的一部分。目前检测混凝土的方法分为,回弹法和取芯法,都是测量混凝土材质强度的检测方法,都无法检测混凝土内部材质变化。
本文给大家介绍两种全新的方法,以测试混凝土内部材质状况。当仅有一个测试面,而又需要测试混凝土内部的材质的时候,可以采用如下方法:
1)P波曲折法
2)R(表面)波法
这两种方法又各有若干个子方法,在此进行介绍。
——P波曲折法——

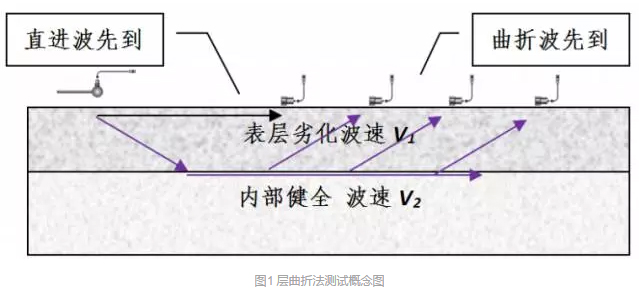

基本方法与单面传播法相同,在混凝土表面,沿一条直线测试不同距离下的P波的波速,通过波速的变化规律来反演混凝土内部的状况。该方法适用于混凝土内部质量优于表面质量的情形。而根据内部的分层情况,又可以分为两种分析方法:
1、水平双层构造

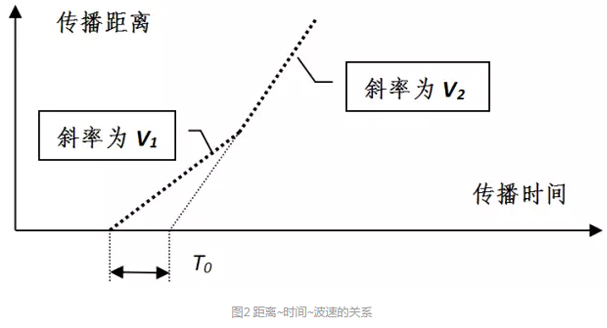

测试得到的传播距离~时间,以及与波速的关系如下图所示:
表层厚度H,可按下式计算:
其中,临界曲折角ic:
2、渐进构造

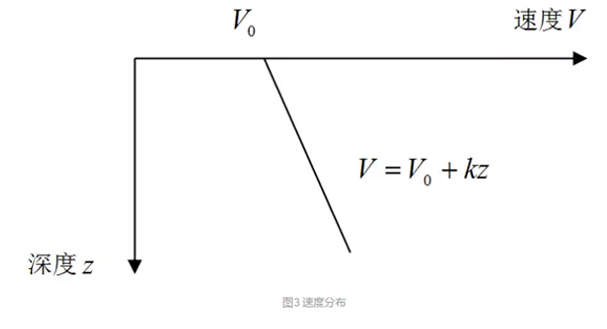

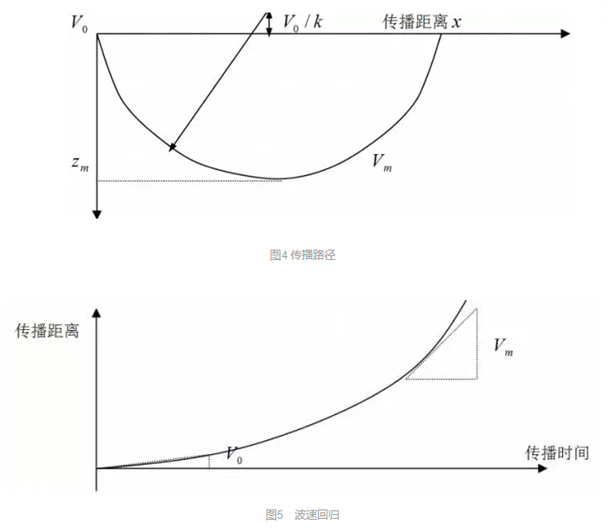

如果表层劣化是渐近的,没有明显的层面且弹性波的传播速度随着深度的增加而线性加快,此时,传播的最速路径为圆弧。
速度梯度k和路径Zm最大深度分别按下式计算:
——R(表面)波法——
表面波法的种类较多,按照激振的方式首先可以分为稳态法和瞬态法。
其中,稳态表面波的分析方法比较简单、直观;而瞬态表面波的分析原理相对来讲比较复杂,目前常用的分析方法主要有两种:SASW法和f-k法,其中SASW法(SpectralAnalysisofSurfaceWave,表面波谱分析法)采用两道信号的互相关函数的傅立叶频谱作为分析基准,相对简单。

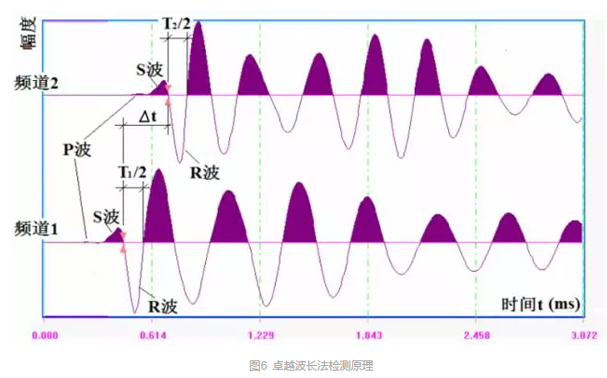

另一方面,我们提出了基于卓越波长的瞬态表面波法。该方法测试原理简单明确,如下图所示:
通过改变激振锤的大小分辨激振,并计算表面波的传播波速和波长,即可得到频散曲线。根据频散曲线的形状,按照下式可以反演出不同深度混凝土的R波波速:
1)当媒质的平均R波速度随深度增加而增大时:
2)当媒质的平均R波速度随深度增加而减少时:
3)不考虑媒质平均R波速度随深度变化:
